Konštrukčné vlastnosti drevodomov

Základy

Po posúdení základových pomerov miesta realizácie Vášho montovaného drevodomu realizujeme základové konštrukcie v dvoch variantoch.

Zateplené základové pásy z vonkajšej strany do nemrznúcej hĺbky – min.800 mm od upraveného terénu.

Základová vystužená betónová doska celoplošne odizolovaná na vrstve granulátu z penoskla REFAGLASS.

Obvodové steny v zložení - s omietkou na fasáde:

  • Interiérová sadrovláknitá doska RIGIDUR hr. 12,5 mmskladba obvodovej nosnej konstrukcie
  • Inštalačná dutina vyplnená tepelnou izoláciou hr. 50 mm
  • Systémová doska OSB 3, spoje vzduchotesne prelepené páskou AIRSTOP FLEX hr.18 mm
  • Nosná stĺpiková konštrukcia z KVH NSi hranolov 60/160 s tepelnou izoláciou hr.160 mm
  • Termoplášť – drevovláknitá doska hr.100 mm
  • Armovacia vrstva + fasádna omietka silikónová hr. 10 mm
  • ∑ hrúbka steny 355 mm

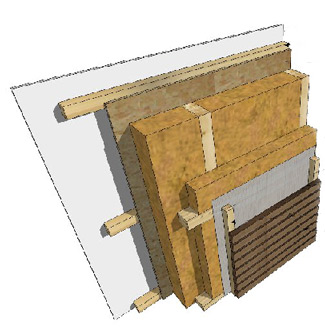

Obvodové steny v zložení - s dreveným obkladom:

  • Interiérová sadrovláknitá doska RIGIDUR hr. 12,5 mmskladba obvodovej nosnej konstrukcie2
  • Inštalačná dutina vyplnená tepelnou izoláciou hr. 50 mm
  • Systémová doska OSB 3, spoje vzduchotesne prelepené páskou AIRSTOP FLEX hr.18 mm
  • Nosná stĺpiková konštrukcia z KVH NSi hranolov 60/160 s tepelnou izoláciou hr.160 mm
  • Termoplášť – drevovláknitá doska hr.100 mm
  • Poistná fólia, drevený rošt – odvetraná vzduchová medzera hr. 40 mm
  • Drevený obklad – Sibírsky smrek hr. 27 mm
  • ∑ hrúbka steny 407,5 mm

Priečky interiérové nenosné v skladbe:

  • Interiérová sádrovláknitá doska Rigidur hr. 12,5 mm
  • CW 100 – podkonštrukcia so zvukovou izoláciou hr.50 mm, hr.100 mm
  • Interiérová sádrovláknitá doska Rigidur hr. 12,5 mm
  • ∑ hrúbka priečky 125 mm

Priečky interiérové nosné v skladbe:

  • Interiérová sádrovláknitá doska Rigidur hr. 12,5 mm
  • KVH NSi 140/140 so zvukovou izoláciou hr.50 mm, hr. 140 mm
  • Interiérová sádrovláknitá doska Rigidur hr.12,5 mm
  • ∑ hrúbka priečky 165 mm

Strop nad miestnosťami nepochôdzny v zložení:

  • Nosná stropná konštrukcia – Nosníky I STABIL + minerálna tepelná izolácia hr. 360 mm
  • Systémová doska OSB 3, spoje vzduchotesne prelepené páskou AIRSTOP FLEX hr. 12 mm
  • Rošt SM/JD 40 x 60 mm – minerálna tepelná izolácia hr. 60 mm
  • Interiérová sadrovláknitá doska RIGIDUR hr. 12,5 mm
  • ∑ hrúbka stropnej konštrukcie 444,5 mm

U = 0,10 [W/m²K] súčiniteľ priestupu tepla konštrukciou
R ›10,0 [m2K∙W-1]tepelný odpor konštrukcie Ψ = 12,0 hodin fázové posunutie teplotného kmitu

Strop nad miestnosťami pochôdzny v zložení:

  • Systémová doska OSB 3, spoje vzduchotesne prelepené páskou AIRSTOP FLEX hr. 18 mm
  • Nosná stropná konštrukcia – Nosníky I STABIL + minerálna tepelná izolácia hr. 360 mm
  • Systémová doska OSB 3, spoje vzduchotesne prelepené páskou AIRSTOP FLEX hr. 12 mm
  • Rošt SM/JD 40 x 60 mm – minerálna tepelná izolácia hr. 60 mm
  • Interiérová sadrovláknitá doska RIGIDUR hr. 12,5 mm
  • ∑ hrúbka stropnej konštrukcie 462,5 mm

U = 0,10 [W/m²K] súčiniteľ priestupu tepla konštrukciou
R ›10,0 [m2K∙W-1]tepelný odpor konštrukcie Ψ = 12,0 hodin fázové posunutie teplotného kmitu

Strešný plášť nezateplený – šikmá strecha

  • Krytina BRAMAC REVIVA Protector
  • Laťovanie 50/40
  • Kontralaťovanie 50/40
  • Poistná podstrešná fólia BRAMAC
  • Drevený nosník – krokvy

Strešný plášť nezateplený – šikmá strecha

  • Krytina BRAMAC REVIVA Protector
  • Latovanie 50/40
  • Kontralatovanie 50/40
  • Poistná podstrešná fólia BRAMAC
  • Drevený nosník – krokvy

Strešný plášť – rovná nepochôdzna strecha

  • Krytina, zatavovacia hydroizolačná fólia zn. Fatrafol s odvetrávacími prvkami
  • Separačná geotextília hr. 5 mm
  • Konštrukčná doska OSB – 3 spoje vzduchotesne prelepené páskou AIRSTOP FLEX hr. 22 mm
  • Nosná stropná konštrukcia – Nosníky I STABIL + minerálna tepelná izolácia hr. 360 mm
  • Parozábrana PE fólia
  • Rošt SM/JD 40 x 60 mm – minerálna tepelná izolácia hr. 60 mm
  • Sadrokartón Rigips hr.12,5 mm, v kúpeľni s úpravou impregnácie
  • ∑ hrúbka strešnej konštrukcie 459,5 mm

U = 0,10 [W/m²K] súčiniteľ priestupu tepla konštrukciou
R ›10,0 [m2K∙W-1]tepelný odpor konštrukcie Ψ = 12,0 hodin fázové posunutie teplotného kmitu

Konštrukcie klampiarske

  • Lakoplastový plech vo farbe strešnej krytiny

Podlaha v obytných miestnostiach

  • Nášľapná vrstva – plávajúca podlaha, laminát hr. 7 mm
  • Podložka TEXIZOL hr. 3 mm
  • Betónová mazanina vystužená KARI hr. 50 mm
  • Elektrická vykurovacia fólia HEATFLOW hr. 5 mm
  • Reflexná fólia
  • Tepelná izolácia EPS hr.100 mm
  • Hydroizolačný pás 2x natavovaný na lak asfaltový hr. 10 mm
  • Betónová základová doska vystužená KARI hr. 150 mm
  • Zhutnené štrkové lôžko hr. 200 mm
  • ∑ hrúbka podlahovej konštrukcie 525 mm

Podlaha v komunikačných priestoroch, kúpeľňa, kuchyňa

  • Nášľapná vrstva – dlažba keramická na lepidlo hr. 15 mm
  • Betónová mazanina vystužená KARI hr. 50 mm
  • Elektrická vykurovacia fólia HEATFLOW hr. 5 mm
  • Reflexná fólia
  • Tepelná izolácia EPS hr.100 mm
  • Hydroizolačný pás 2x natavovaný na lak asfaltový hr. 10 mm
  • Betónová základová doska vystužená KARI hr. 150 mm
  • Zhutnené štrkové lôžko hr. 200 mm
  • ∑ hrúbka podlahovej konštrukcie 530 mm

Vykurovanie

Výplne otvorov v obvodových konštrukciách

  • PVC EFECT GL COEX okná, dvere 5 komorový systém, biele, izolačné dvojsklo 4-12-4. Extérierové parapety Al hr.1 mm, PVC uzávery, interiérové parapety PVC biele

Výplne otvorov v interiérových deliacich konštrukciách

  • Dvere interiérové dyhované do obložkovej zárubne

Príprava TÚV

  • Zásobníkový elektrický ohrievač 120 l

Zariaďovacie predmety

  • WC podomietkový systém, umývadlá keramické biele

Elektroinštalácia

  • Medené rozvody, rozvodná skriňa, vypínače a zásuvky zn. LEGRAND

Zdravotechnika

  • Plastové prevedenie, HT – systém

Nátery

  • Vnútorné biele, vrátane penetračného náteru
